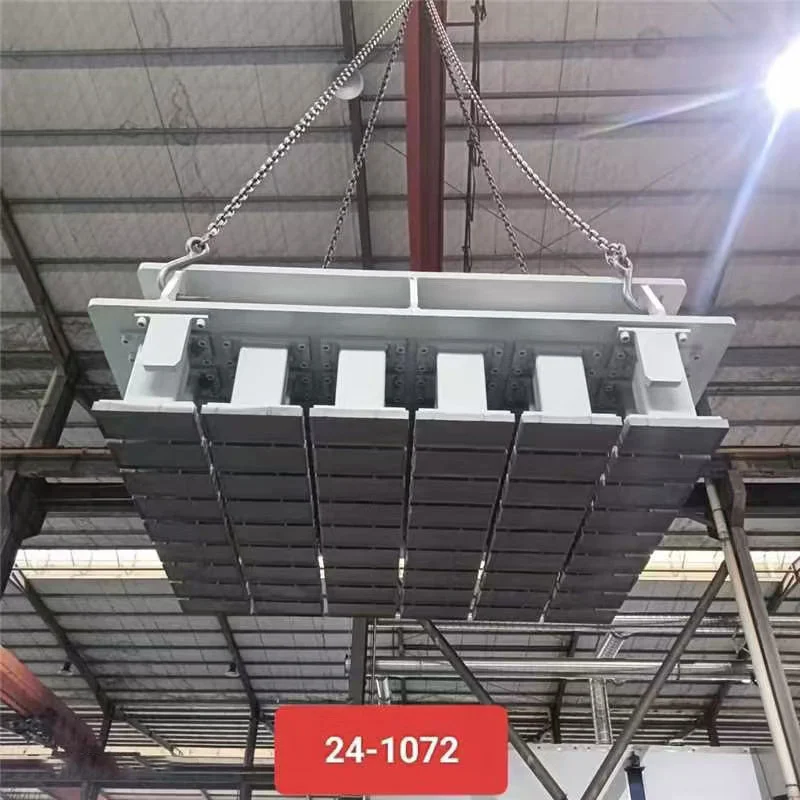

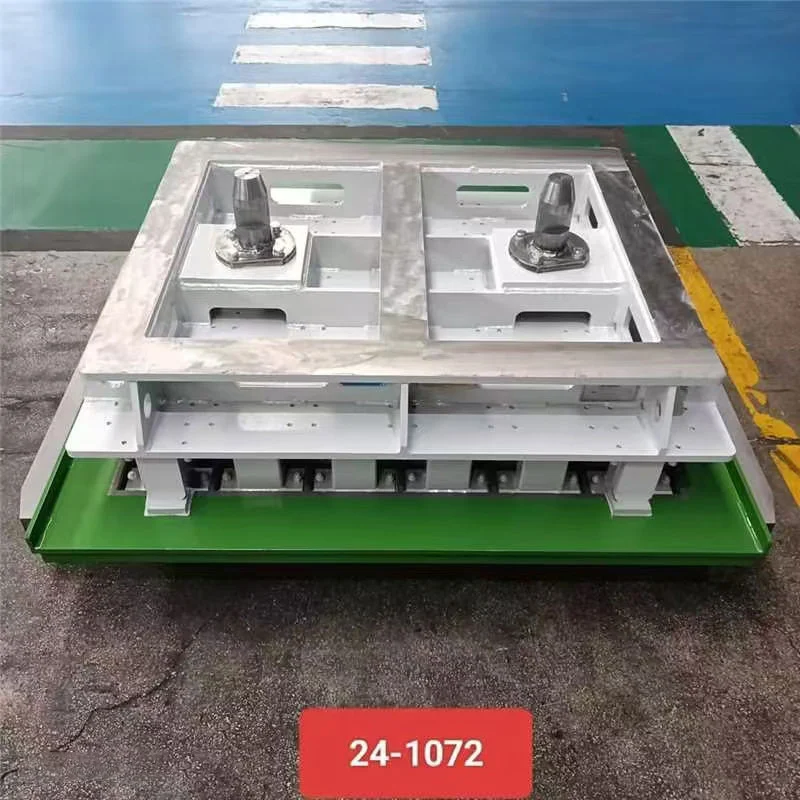

قالب البلوك الأسمنتي المجوف لآلة تصنيع البلوك

PRO هي شركة تصنيع وتوريد صينية لقوالب البلوك الخرساني لآلات تصنيع البلوك الأوتوماتيكية. القالب تم تصميم الحلول لـ MASA وHESS وغيرها من المعدات المتوافقة، والتي تغطي الكتل المجوفة القياسية والمخصصة متطلبات الإنتاج.

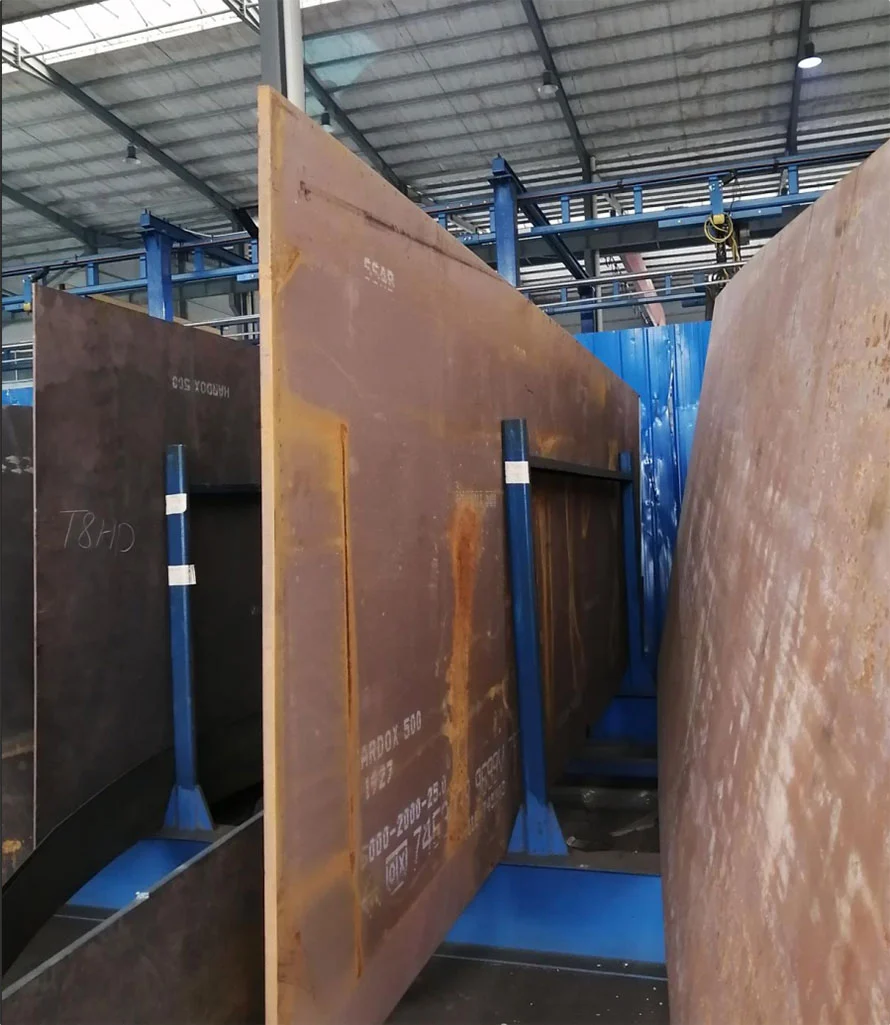

يستخدم قالب البلوك الأسمنتي المجوف لآلة تصنيع البلوك فولاذ هاردوكس وفولاذ المنغنيز في مناطق التآكل الرئيسية. ذلك متوفر للكتل مقاس 4 و6 و8 و12 بوصة ذات تكوينات ذات فتحتين و4 فتحات و6 فتحات و8 فتحات. المذكور ضمان الخدمة يصل إلى 90.000 دورة.

المواصفات الرئيسية

يجب التأكد من التوافق النهائي للماكينة وأبعاد القالب وفقًا لطراز الماكينة الخاصة بالعميل الرسم الفني المعتمد

تصميم القالب

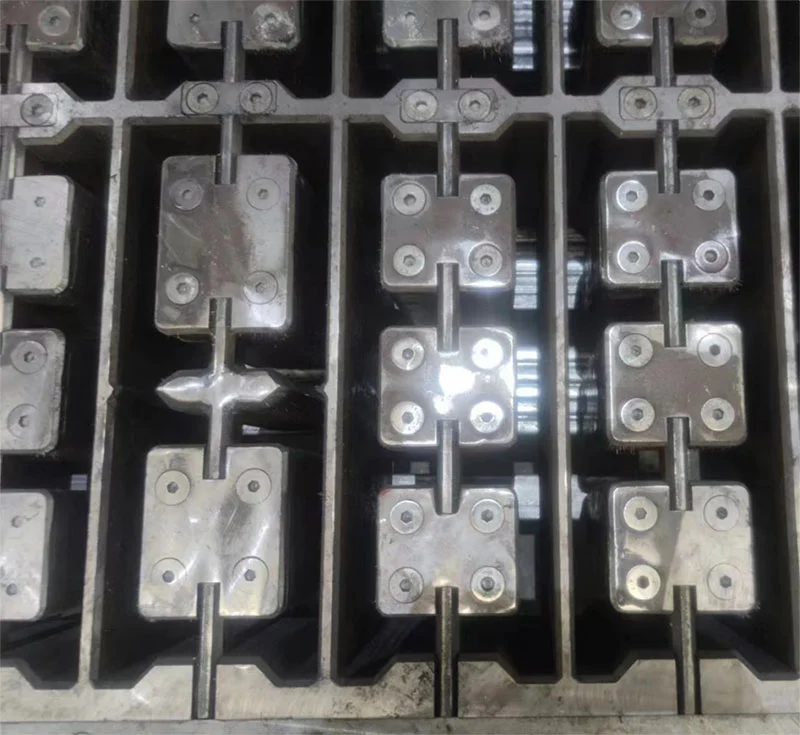

النوى مقاومة للاهتراء

تم تصميم قلوب القالب والقضبان الأساسية للضغط والاحتكاك المتكرر أثناء إنتاج البلوك. هاردوكس ستيل يتم استخدامه للمكونات الرئيسية المقاومة للتآكل، بينما يتلقى قلب القالب المعالجة الحرارية الكربنة.

الصلابة المحددة هي 60-65 HRC، مع طبقة كربنة 1.2-1.35 ملم. ويهدف هذا الهيكل إلى الحد التآكل المبكر ودعم خدمة الأدوات الأطول.

مكونات قابلة للاستبدال

يستخدم القالب قلوب القالب والقضبان الأساسية القابلة للاستبدال. عندما تصل الأجزاء الرئيسية القابلة للتآكل إلى نهاية خدمتها في هذه الحالة، يمكن استبدال المكونات الفردية بدلاً من استبدال القالب بالكامل تلقائيًا.

هذا الهيكل يمكن أن يقلل من تكاليف الصيانة ووقت توقف الإنتاج للشركات المصنعة التي تقوم بتشغيل آلات البلوك بشكل مستمر.

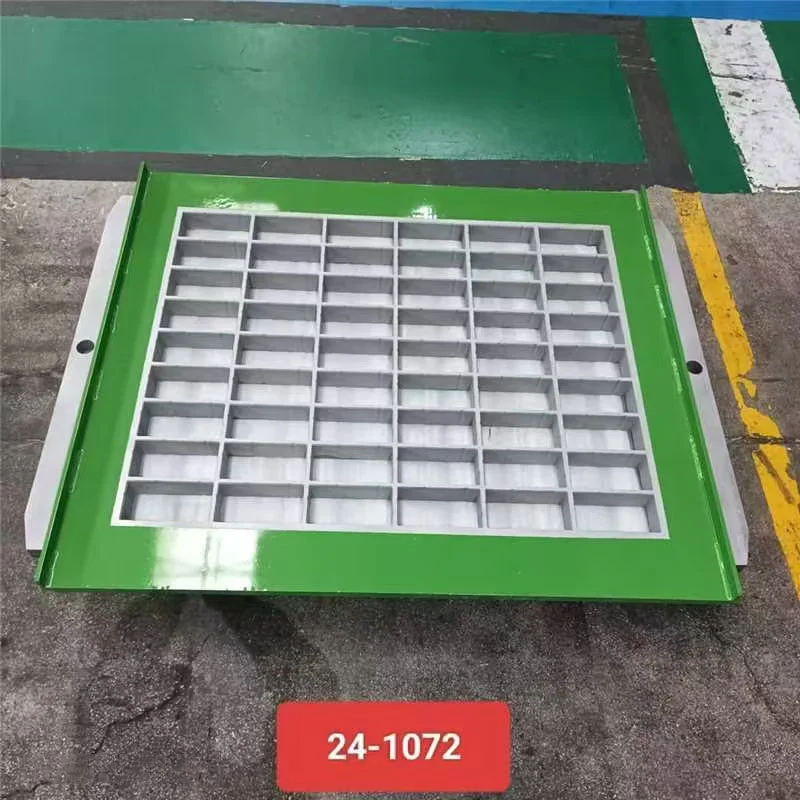

لوحات قاعدة قابلة للتبديل

تتوفر ألواح القاعدة القابلة للتبديل لتصميمات القوالب القابلة للتطبيق. تغيير لوحة القاعدة يسمح بالاختلاف أحجام الكتل أو التشكيلات التي سيتم إنتاجها دون استبدال مجموعة القالب بأكملها.

يعتمد التكوين المتوفر على طراز الماكينة وتصميم الكتلة المطلوبة.

دقة الأبعاد

التسامح العفن

تؤثر دقة أبعاد القالب بشكل مباشر على اتساق الكتل الخرسانية الجاهزة. أبعاد التجويف، الأساسية لذلك، يجب أن يتطابق الموضع، وهندسة الثقب، وسمك الجدار، ومحاذاة لوحة القاعدة مع الكتلة المعتمدة رسم.

لا يطبق PRO تسامحًا عالميًا واحدًا على كل قالب نظرًا لاختلاف الأبعاد ومتطلبات التصنيع وفقا لنموذج الكتلة والآلة. يتم تأكيد التسامح النهائي حسب التقنية المعتمدة مواصفات الرسم والإنتاج.

بالنسبة للمشاريع التي تتطلب تفاوتًا محددًا، مثل ±0.1 مم أو ±0.2 مم، يجب تضمين المتطلبات في طلب عرض الأسعار أو الرسم الفني قبل الإنتاج.

مقارنة العفن

PRO مقابل القوالب القياسية

بالنسبة لمصنعي الكتل، فإن سعر الشراء ليس هو العامل الوحيد الذي يؤثر على تكلفة القالب. عمر الخدمة، الاستبدال يمكن أن يكون للأجزاء واتساق الأبعاد ومتطلبات الصيانة تأثير أكبر على الإنتاج على المدى الطويل التكاليف.

يمثل الرقم 90.000 دورة ضمان خدمة PRO المذكور ولا ينبغي اعتباره ضمانًا عالميًا ضمان حياة الإنتاج. يعتمد عمر الخدمة الفعلي على مزيج الخرسانة وضغط الماكينة والاهتزاز والإنتاج التردد والتنظيف والصيانة وظروف التشغيل.

يجب أن تستخدم مقارنة الأسعار ذات المغزى نفس طراز الماكينة وأبعاد القالب والمواد الفولاذية والكتلة متطلبات التكوين والكمية والخدمة.

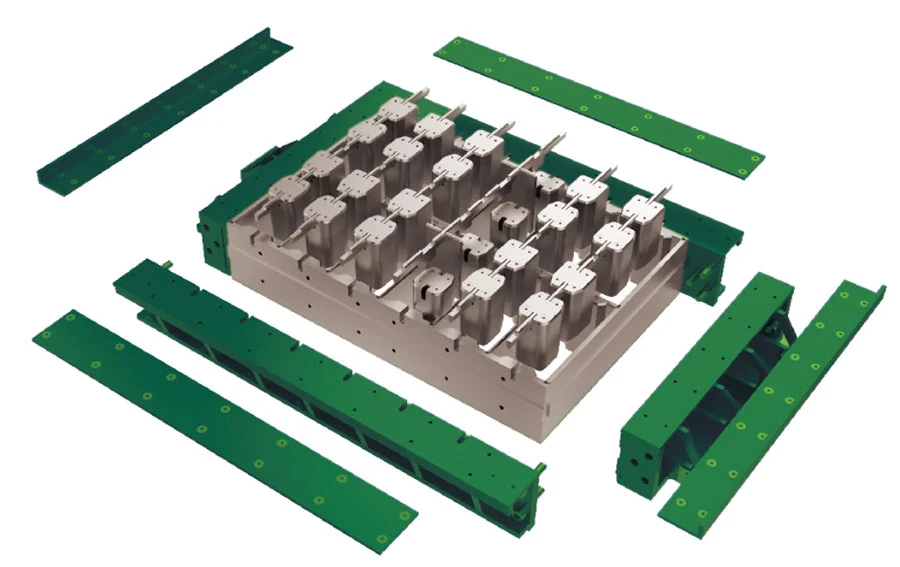

هيكل الجمعية

قفل المسمار

يعمل هيكل القفل اللولبي المُجمَّع بحرية على تبسيط عملية التركيب والتفكيك واستبدال التآكل مكونات. إنها مناسبة للعملاء الذين يحتاجون إلى صيانة منتظمة للقالب أثناء الإنتاج المستمر.

جمعية اللحام

تتوفر أيضًا مجموعة اللحام عند طلب تكوين الماكينة أو تصميم القالب الخاص بالعميل. يمكن للمحترفين توفير تصميم اللحام والتجميع بناءً على الرسومات الفنية.

حظر التطبيقات

كتل البناء المجوفة

تستخدم الكتل المجوفة الأسمنتية على نطاق واسع كمواد للجدران والحشو في البناء. هيكلها المجوف يمكن تقليل الوزن وتوفير خصائص عزل حراري وصوتي مفيدة.

الكتل العازلة

يمكن استخدام تكوينات تجويف مختلفة لتصميمات الكتل التي تتطلب وزنًا أقل أو عزلًا محسنًا الأداء. يعتمد أداء البلوك النهائي على الخلطة الخرسانية وتصميم التجويف وظروف الإنتاج متطلبات البناء.

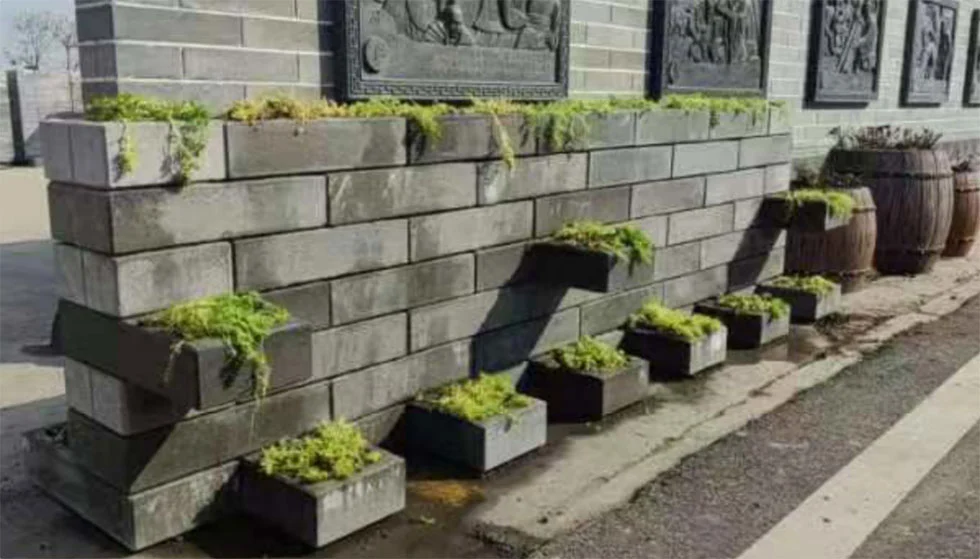

كتل زخرفية

يمكن أيضًا إنتاج الكتل الخرسانية للتطبيقات المعمارية والزخرفية حيث يكون شكل الكتلة وشكلها وشكلها المظهر السطحي مهم.

توافق الآلة

ماسا وهيس

تم تصميم قالب البلوك الأسمنتي المجوف لآلة تصنيع البلوك لآلات تصنيع البلوك MASA وHESS. أخرى يمكن أيضًا تقييم نماذج الماكينات بناءً على رسومات الماكينة وعينات القالب الموجودة والكتلة النهائية الأبعاد.

لأوامر الاستبدال، يجب على المشترين تقديم نموذج الآلة، وأبعاد القالب، ومواصفات رأس الضغط، والقاعدة تفاصيل اللوحة والرسم الكتلي كلما كان ذلك متاحًا.

إنتاج مخصص

حجم الكتلة والثقوب

تغطي التصميمات المتوفرة كتلًا مقاس 4 و6 و8 و12 بوصة بتكوينات ذات فتحتين و4 فتحات و6 فتحات و8 فتحات.

يمكن تقييم ترتيبات التجاويف والأبعاد والملفات التعريفية المخصصة للمشاريع ذات الكتلة غير القياسية المتطلبات.

رسومات العفن

يمكن لـ PRO تطوير قوالب مخصصة باستخدام الرسومات الآلية، أو عينات القوالب الموجودة، أو عينات الكتل النهائية، أو الرسومات الفنية كمراجع.

بالنسبة للمشاريع كبيرة الحجم، يمكن للعملاء تحديد تفاوتات الأبعاد، ودرجات الفولاذ، والمعالجة الحرارية، والتجميع الطريقة ومتطلبات التفتيش قبل الإنتاج.

الإنتاج والصيانة

الاستبدال الأساسي

تعمل نوى القالب والقضبان الأساسية القابلة للاستبدال بسرعة على تبسيط عملية الصيانة الروتينية. يمكن استبدال المكونات البالية بشكل فردي تساعد في تقليل وقت التوقف عن العمل مقارنة بتغيير القالب بالكامل.

تقتيش

قبل التسليم، يمكن فحص القوالب المخصصة مقابل الرسم المعتمد. قد تشمل متطلبات التفتيش أبعاد التجويف، والمحاذاة الأساسية، وتكوين الثقب، وموضع لوحة القاعدة، وأبعاد القالب الشاملة.

معلومات المشتريات

قبل طلب قالب البلوك الأسمنتي المجوف لآلة تصنيع البلوك، يجب على المشترين التأكد من العلامة التجارية لآلة البلوك والنموذج، حجم البلوك النهائي، عدد الثقوب، أبعاد القالب، المادة الفولاذية، الصلابة المطلوبة، الحرارة المعالجة وطريقة التجميع وحجم الإنتاج المتوقع.

بالنسبة للطلبات المخصصة، يمكن أن يساعد توفير الرسومات الآلية أو الصور الفوتوغرافية للقالب الموجود في تقليل التوافق المخاطر.

توفر شركة PRO تصنيع القوالب وتصميم التجميع واللحام والاستشارة الفنية والأدوات المخصصة إنتاج الكتل القياسية والكبيرة الحجم.

الأسئلة المتداولة

كم من الوقت يمكن أن يستمر القالب؟

يتمتع القالب بضمان خدمة محدد يصل إلى 90.000 دورة. مدة الخدمة الفعلية تعتمد على الخلطة الخرسانية، ضغط الماكينة، والاهتزاز، وتكرار الإنتاج، والصيانة، وبيئة التشغيل.

ما هي صلابة القالب؟

الصلابة المحددة هي 60-65 HRC. يحتوي قلب القالب أيضًا على طبقة كربنة 1.2-1.35 مم لتحسين تآكل السطح المقاومة.

ما هو التسامح الأبعاد الذي يمكن أن يوفره PRO؟

يتم تأكيد التسامح وفقًا لرسم القالب ومتطلبات الماكينة بدلاً من استخدام قيمة ثابتة واحدة كل منتج. إذا كان المشروع يتطلب ±0.1 مم، ±0.2 مم، أو أي تفاوت محدد آخر، فيمكن تضمين المتطلبات في الرسم الفني أو RFQ للتأكيد.

هل يمكن استبدال أجزاء القالب البالية بشكل منفصل؟

نعم. يسمح التصميم باستبدال المكونات الرئيسية مثل قلوب القالب والقضبان الأساسية بشكل منفصل. هذا يمكن أن يقلل تكاليف الصيانة وتجنب الاستبدال غير الضروري للقالب الكامل.

ما هي أحجام الكتل التي يمكن إنتاجها؟

تشمل أحجام الكتل المتوفرة 4 و6 و8 و12 بوصة مع تكوينات ذات فتحتين و4 فتحات و6 فتحات و8 فتحات. حسب الطلب ويمكن أيضًا تقييم الأبعاد وتصميمات التجويف.

هل القالب متوافق مع ماكينات MASA وHESS؟

نعم. تم تصميم قالب البلوك الأسمنتي المجوف لآلة تصنيع البلوك لآلات تصنيع البلوك MASA وHESS. يمكن تأكيد التوافق مع الأجهزة الأخرى باستخدام طراز الآلة أو رسومات القالب أو القالب الموجود عينات.

هل يستطيع PRO تخصيص قالب وفقًا لآلتنا؟

نعم. يستطيع PRO تخصيص أبعاد القالب، وتجويف الكتل، وتكوينات الفتحات، وهياكل التجميع، والأدوات الأخرى المتطلبات وفقًا لرسومات الآلة ومواصفات الكتلة النهائية.

ما هي المعلومات المطلوبة لاقتباس؟

يجب على المشترين تقديم العلامة التجارية للآلة وطرازها وأبعاد الكتلة وتكوين الثقب وحجم القالب المطلوب المواد والصلابة وكمية الإنتاج وأي متطلبات للتسامح أو الفحص للأبعاد. قالب موجود يعد الرسم أو الرسم الكتلي مفيدًا للحصول على عرض أسعار دقيق وتأكيد التوافق.
